河流、溪澗
溪流的概述
溪流的分類
按溪水深淺度：涉入式溪流、不可涉入式溪流
根據流水的形式：自然式溪流、規則式溪流
從園林角度：石溪、文化溪、生態溪、花溪、草溪、生物溪

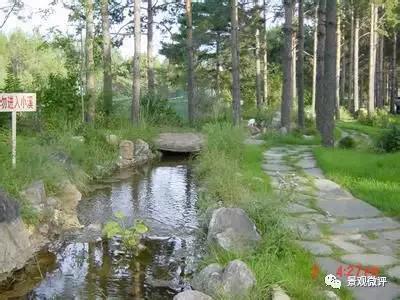

1.可涉入式溪流
水深應小于0.3m，以防止兒童溺水，同時水底應做防滑處理。
2.不可涉入式溪流
應該在溪流邊采取防護措施，適當種養適應當?shù)貧夂驐l件的水生動植物，增強觀賞性和趣味性。

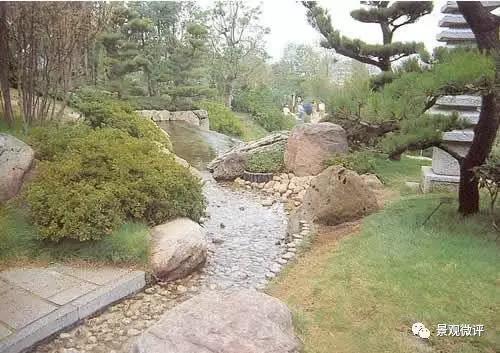

3.自然式溪流
模仿天然溪流，自然曲折，有強烈的寬窄對比。溪水中設置汀步、灘地、石頭等，周圍以植物環繞。隨流水走向布置若隱若現的小路，意在營造自然野趣。

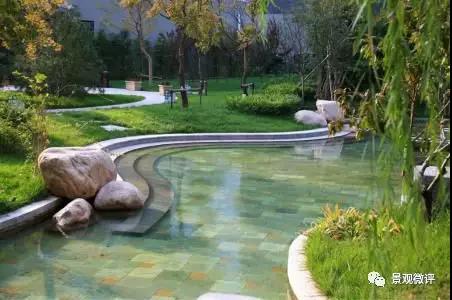

4.規則式溪流

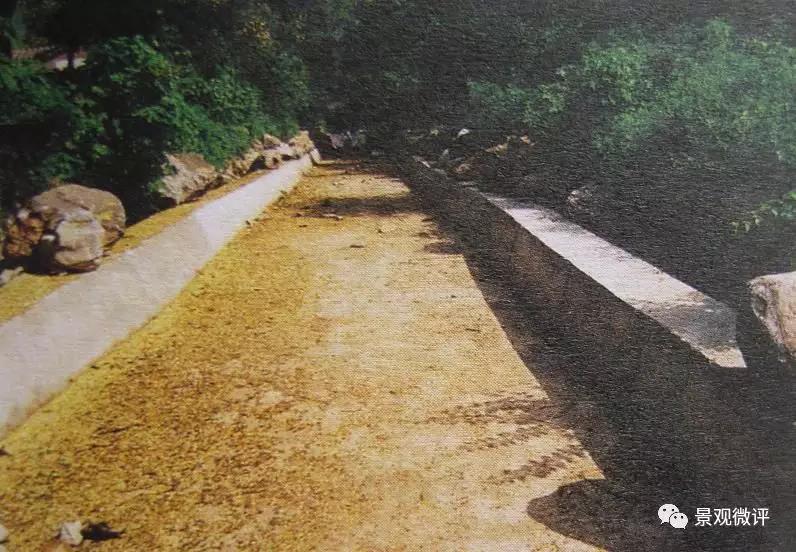

采用渠道形式，用磚石或混凝土造型裝飾，多用于風格嚴整的環境設計中，例如規則式庭院、鋪裝街道、廣場等處，或者成為環境藝術造型的一種手段。
5.石溪
在水中或水旁設置大小形態各異的石塊，以此作為主要景觀。

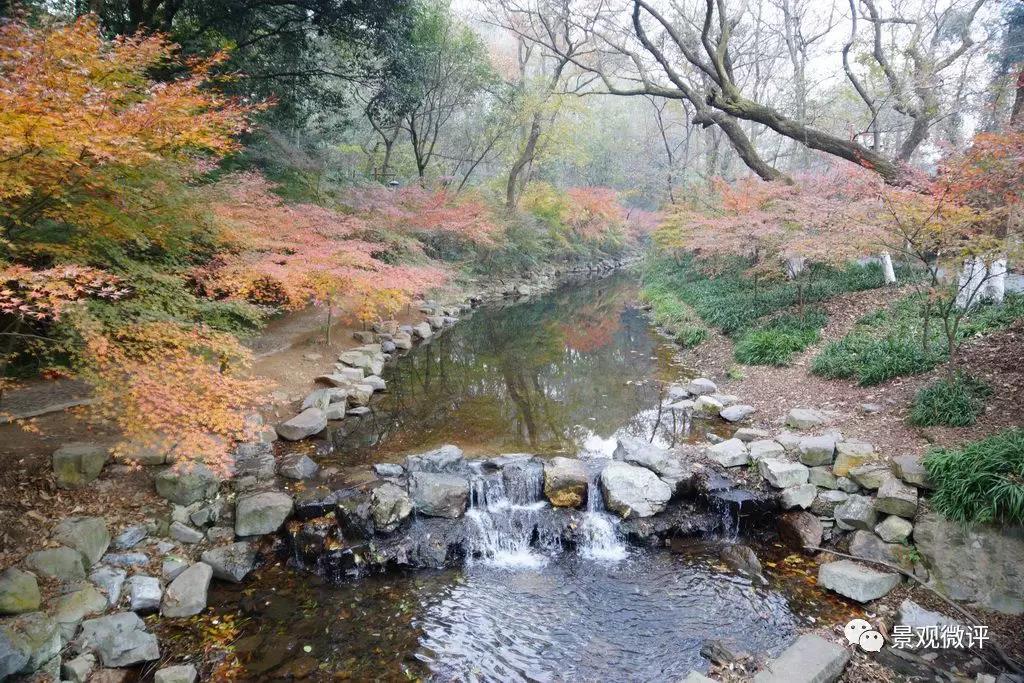

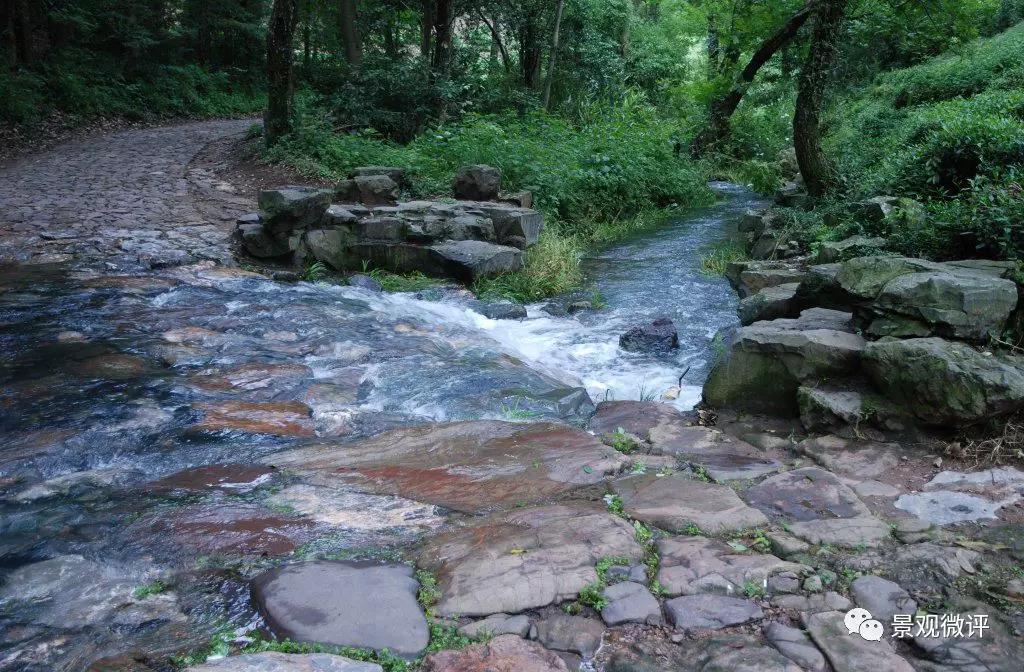

↑杭州九溪十八澗

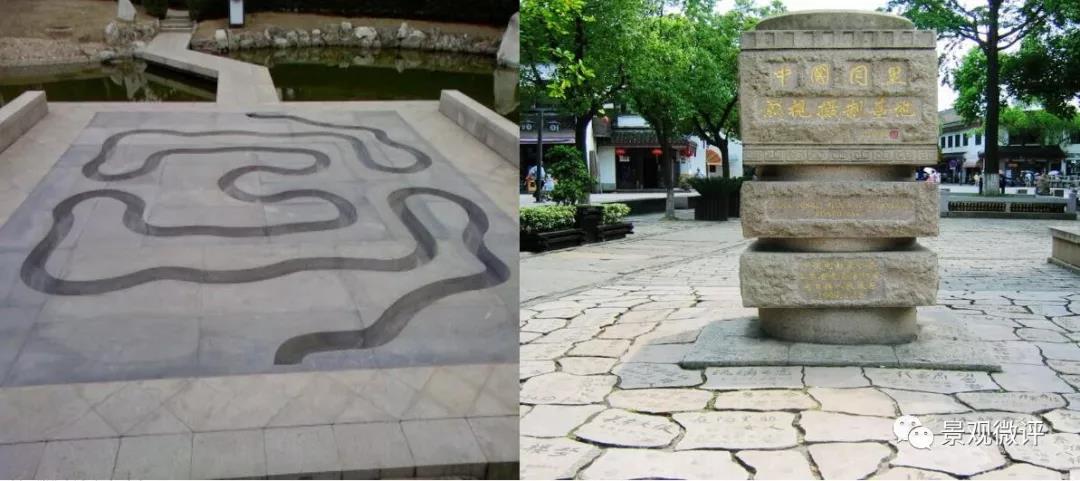

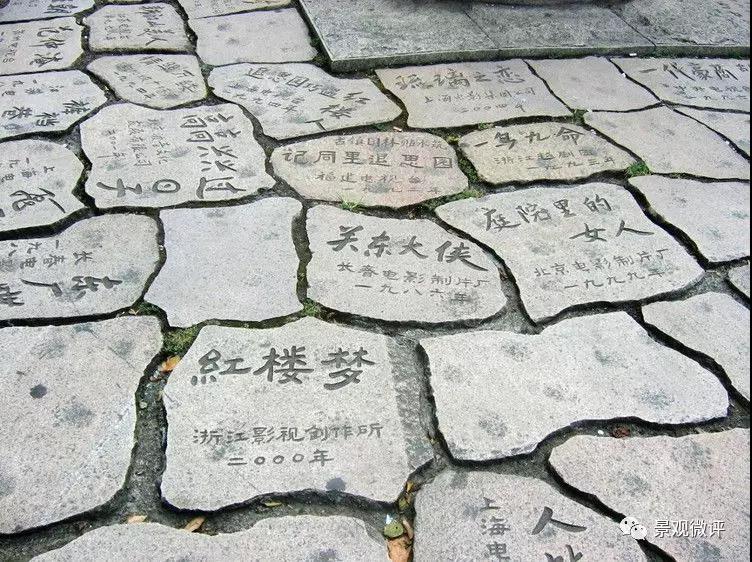

6.文化溪
將溪流的營造與文化緊密結合，追憶古代的詩情畫意與歌頌新時代、新生活的文化內涵。
7.生態溪
將生態技術與施工工藝相結合，更好地發揮景觀及生態功效。

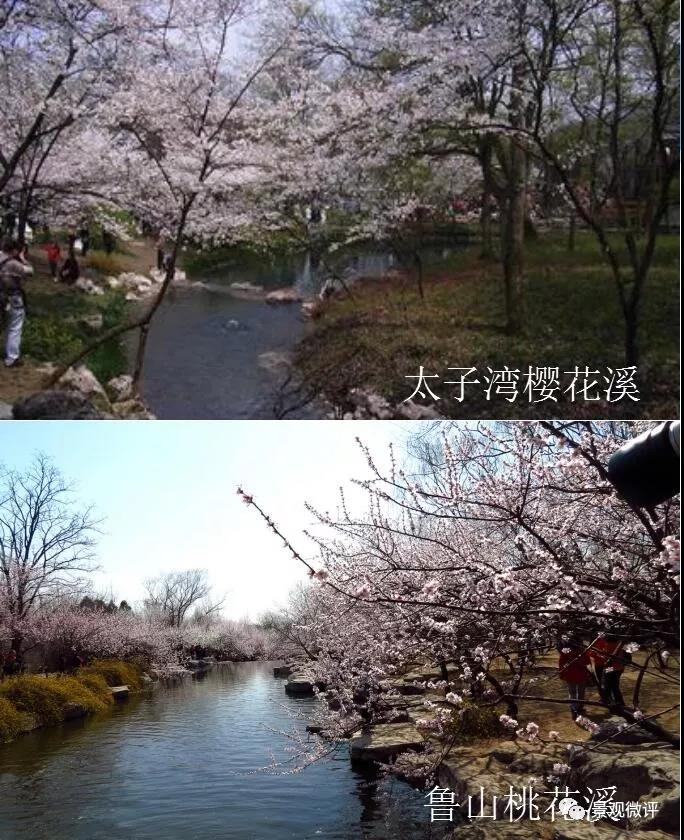

8.花溪
以某種開花植物為主，根據設計者的立意，表達豐富多姿的季相之美。一般以植物來命名。

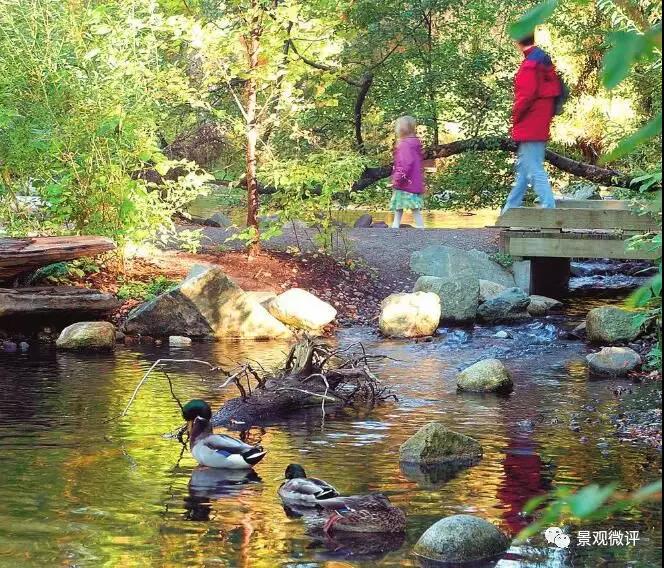

9.生物溪
溪水中飼養一些水禽動物，種植一些吸引飛蟲鳥兒的植物，增加溪流的生命力。

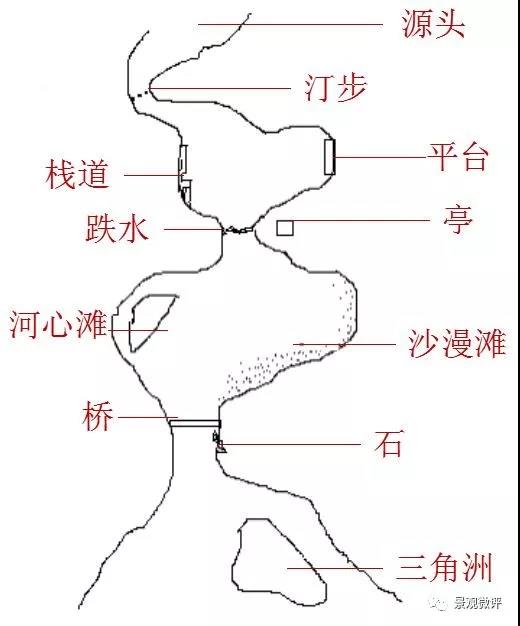

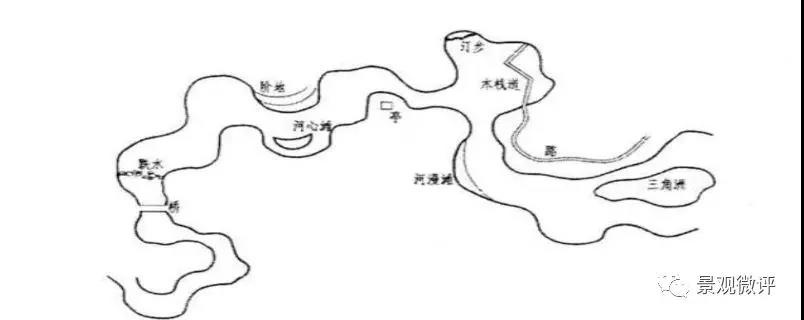

10.溪流的組成形態
多為曲折狹長的帶狀水面，有強烈的寬窄對比；常分布點石、汀步、小橋、灘地等。
溪流的設計要點
最好選擇有一定坡度的基址，并以流勢而設計溪寬、溪深。

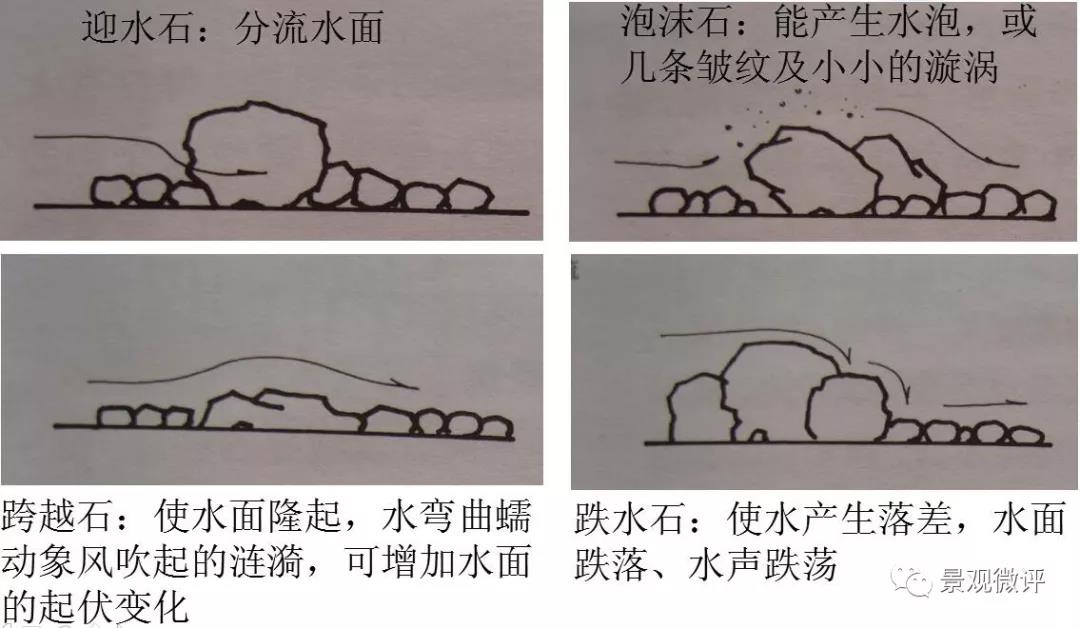

1.石溪的設計
迎水石：分流水面
泡沫石：能產生水泡，或幾條皺紋及小小的漩渦
跨越石：使水面隆起，水彎曲蠕動象風吹起的漣漪，可增加水面的起伏變化。
跌水石：使水產生落差，水面跌落、水聲跌蕩。
↑散點山石創造水的各種流態
↑現代園林中的小溪是自然界溪流藝術再現，是連續的帶狀動態水體。

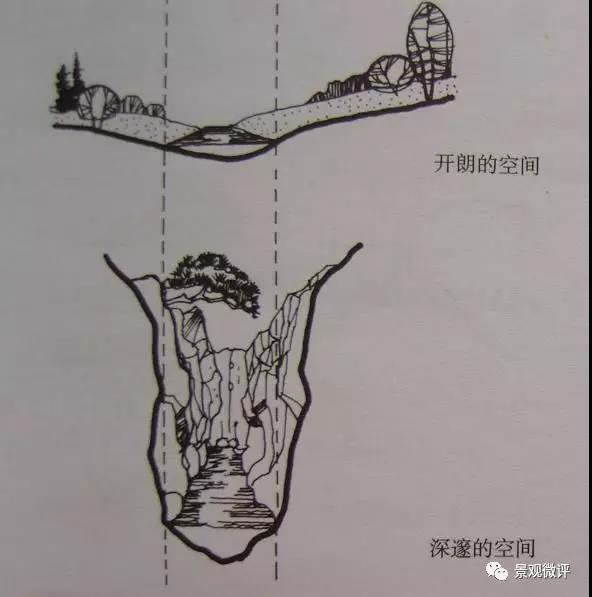

↑清溪淺而寬，水沿灘而下，輕松愉快、柔和如意

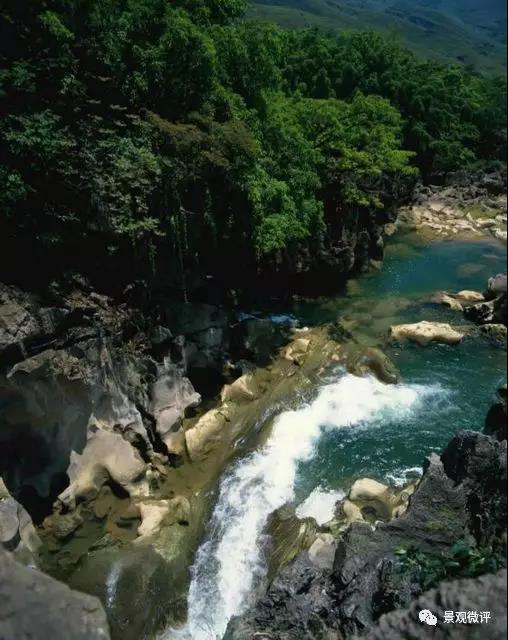

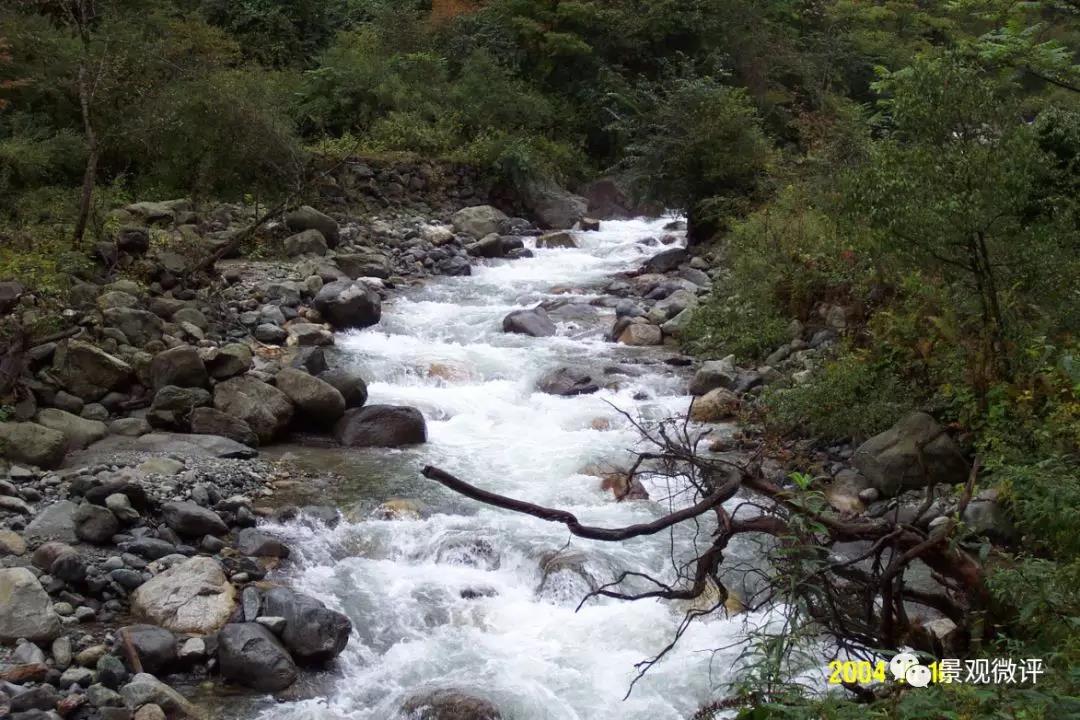

↑溪深而窄，則成為澗，水流急湍、扣人心弦。

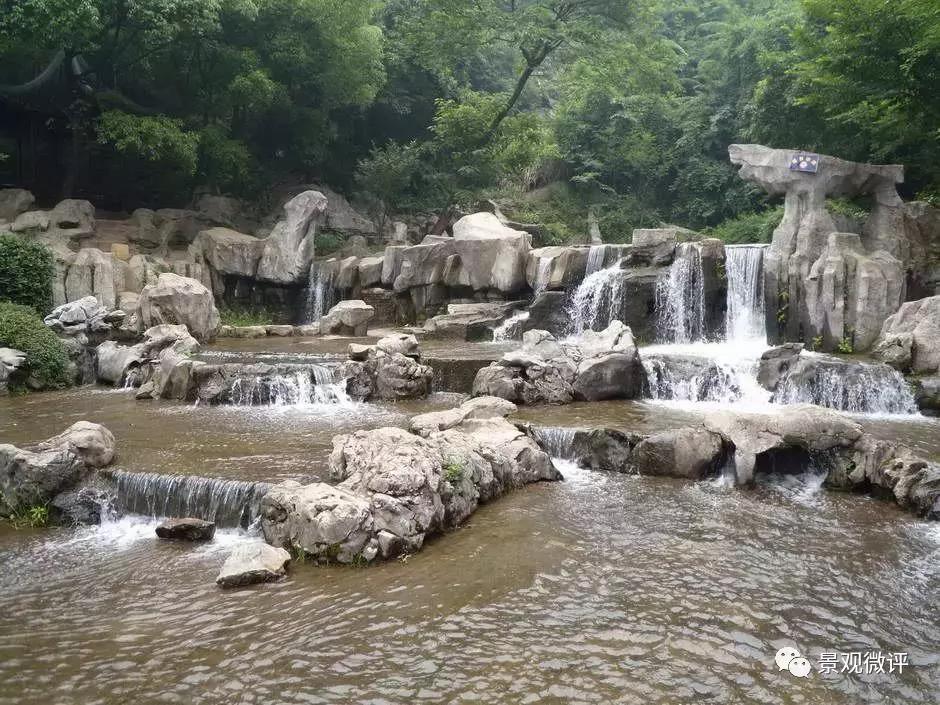

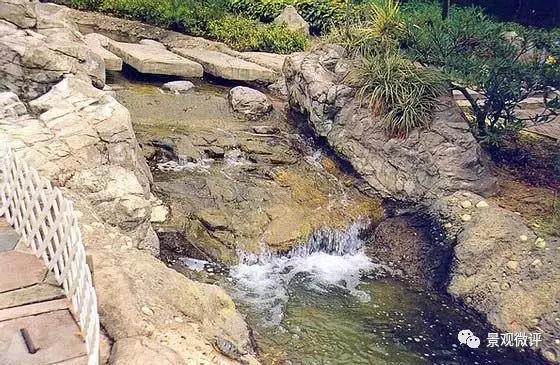

↑布置跌水可聽其水聲

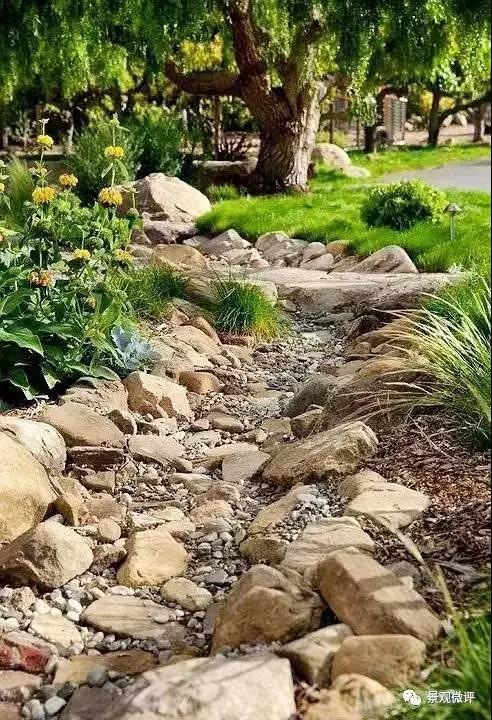

2.生態溪的設計

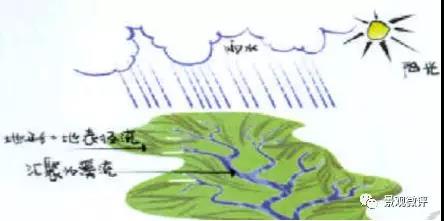

↑雨水慢慢滲透進入土壤，經過植被的過濾及凈化，形成潔凈的溪水。

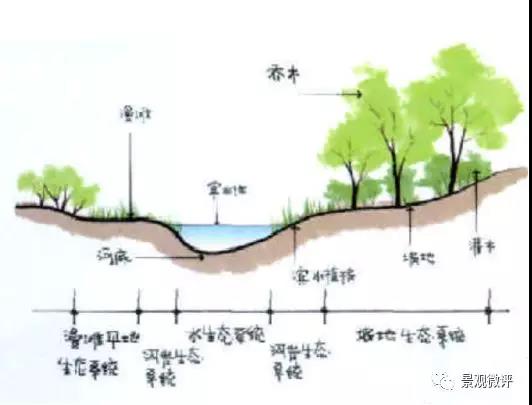

↑地表徑流匯聚過程中，通過地形設計，形成急緩變化豐富的匯水渠。在匯水量不大的區域，匯水渠可以坡度稍陡線型較直。而在匯水量較大的區域，匯水渠應適當加寬，增加彎道變化，減緩水速，水急處用較大的塊石放在容易形成沖刷的點，水緩處布置水生植物凈化水質。

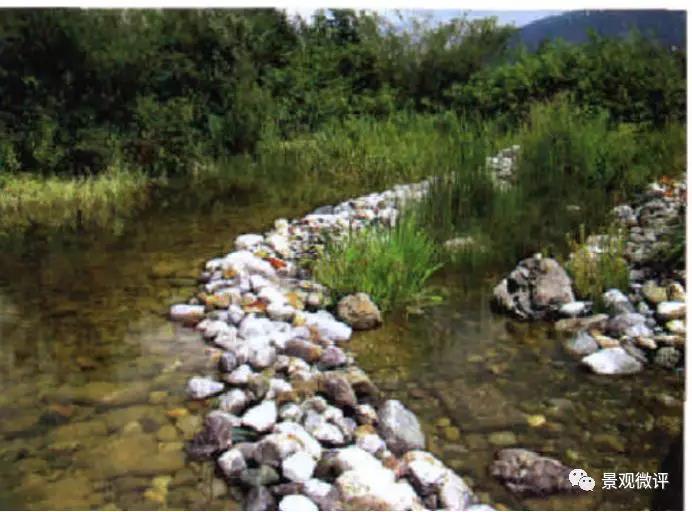

↑在泥沙較多的匯水入口處，用微地形塊石等形成沉淀區，并種植凈化水質的水生植物。

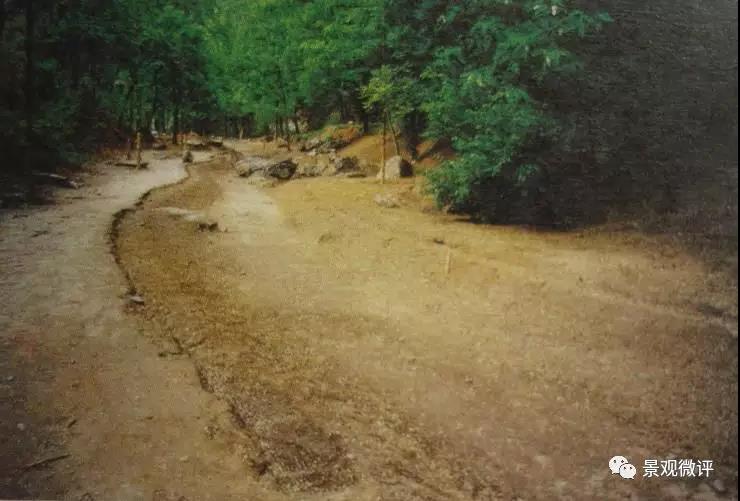

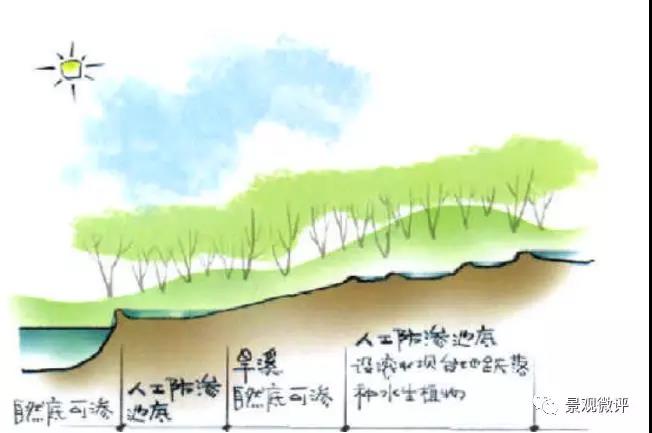

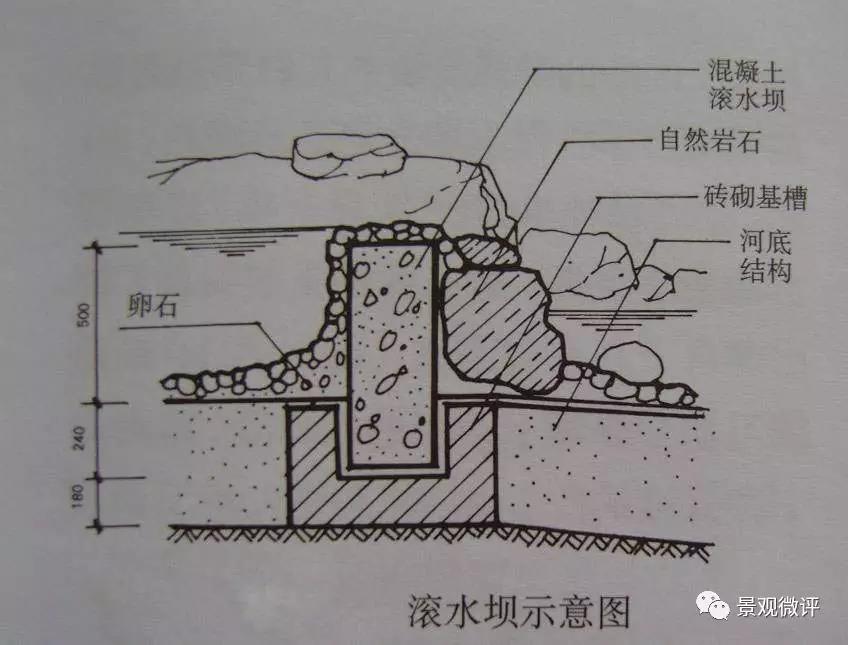

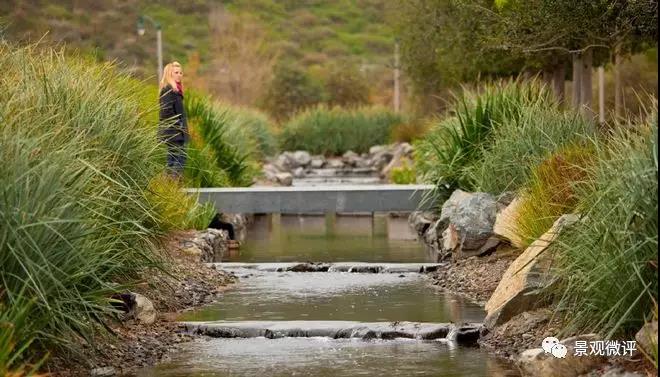

↑根據基地條件及設計概念的要求，可以將溪流設計成不同的段落，用滾水壩控制逐級跌落，人工防滲池底，回放泥沙塊石，以利于底棲生物繁衍，并種植水生植物。旱溪部分，有利于雨水在途中自然滲透，提高土壤含水量，減少澆灌費用，降低暴雨對下游的沖刷。
3.平面設計
溪流的平面形態應根據環境條件、水量、流速、水深、水面寬和所用材料進行合理的設計，注意曲折、寬窄變化。
迎水面有鋪砌時：R>2.5a
迎水面無鋪砌時：R>5a
坡度應根據地理?xiàng)l件及排水要求而定：普通溪流的坡度宜為0.5%，急流處為3%左右，緩流處不超過1%。
溪流寬度宜在1-2m，水深一般為0.3-1m左右，水深超過0.4m時，應在溪流邊采取防護措施（如石欄、木欄、矮墻等）。
4.剖面設計
注意事項：必須堅持科學性，符合水力學及相關工程的要求；符合小溪造景的需要，保證游人的安 全；對轉彎、跌水及其他重點處要重點設計。

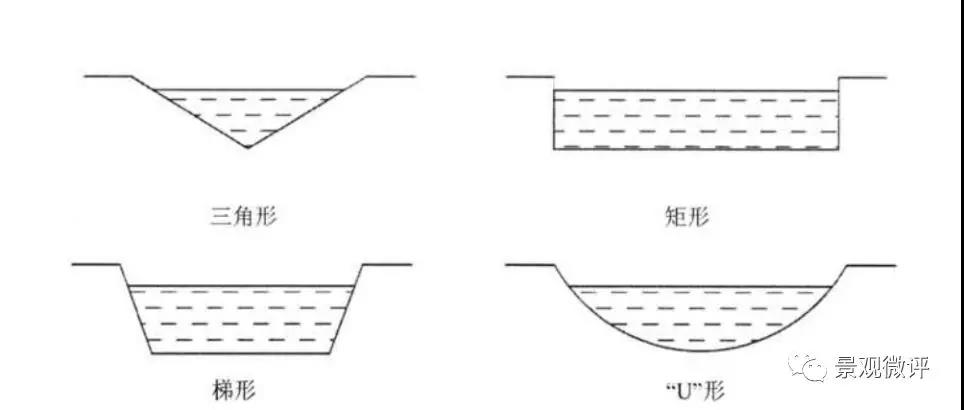

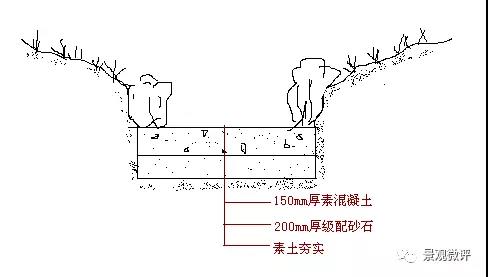

↑溪底斷面類型

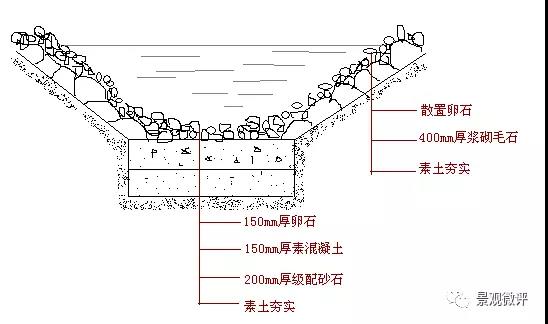

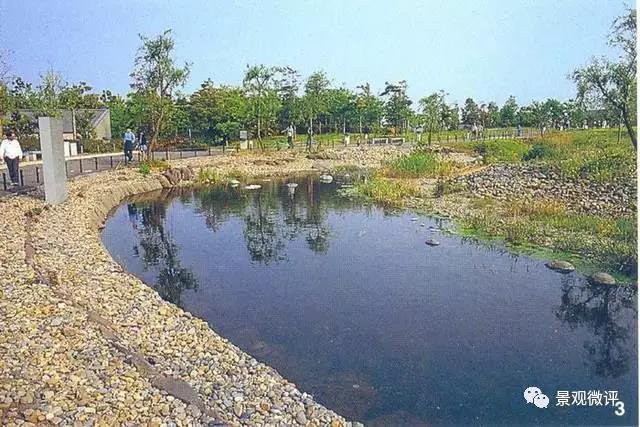

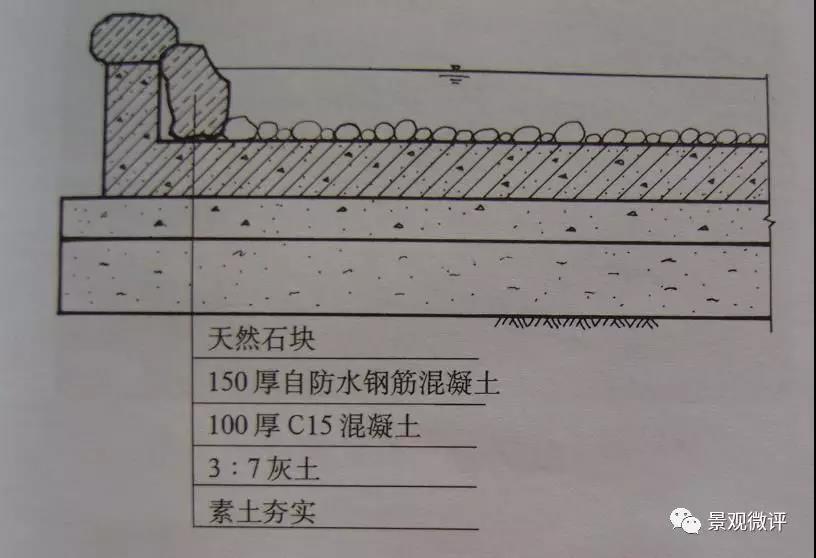

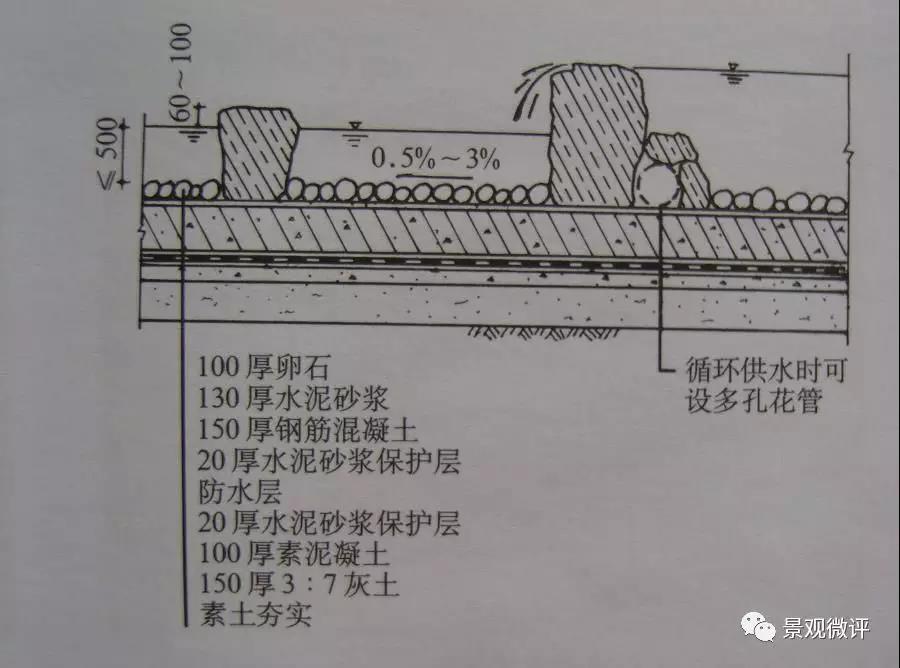

↑卵石護坡小溪結構剖面圖
↑自然山石草皮護坡結構剖面圖
5.水力設計
溪流的水流速度與坡岸及底部結構；洪水期的水位與護坡；枯水期水景效果與坡岸景觀。
溪流水力設計的有關概念：
①過水?dāng)嗝妫╓）水流垂直方向的斷面面積。
②濕周（X）水流和岸壁相接觸的周界，通俗的理解為溪水與流床的接觸面。
濕周的長短表示水流所受阻力的大小，濕周越長，表示水流受到的阻力越大；反之，所受阻力就越小。
③水力半徑 水流過水?dāng)嗝娣e與該斷面濕周之比。
W—— 過水?dāng)嗝娣e，m2；
X—— 濕周，m。
④邊坡斜度（tanɑ）
在與水流方向垂直的斷面上，某一邊的邊坡斜度等于邊坡的高H與靠該邊溪底到高所在直線的水平距離L之比。
磚石或混凝土：1：0.75~1：1.0
黏質砂土1：1.5~ 1：2.0
砂質黏土或黏土1：1.25~ 1：1.5
礫石土或卵石砂1：1.25~ 1：1.5
半巖性土1：0.5~ 1：1.0
風化巖石1：0.25~ 1：0.5
溪流水力計算：
①流速
溪流河床的土質或砌護材料不同，以及溪水所含泥沙的情況不同，其允許的最大流速也不同；
溪流允許的最大流速
溪流允許的最小流速可據達西公式求得：
VK —— 臨界淤積平均流速，m/s；
C —— 取決于泥沙顆粒粗細的系數；
R —— 水力半徑，m。
達西公式中C值
設計流速時，可在最大與最小流速之間取值，并結合景觀要求來確定比值。
②流量
單位時間內通過溪流某一截面水的體積，以Q表示，單位m3/s。
W—— 過水?dāng)嗝娣e，m2；
v —— 平均流速，m/s；
③流量損失
溪流的長度越長，水流量越大，土壤的滲漏性越強，流量損失就越大，反之就越小。
園林工程建設中，可依據溪流河床工程處理和天然土壤透水情況，估計流量的損失：
鋪砌河床：5%~10%
透水性微弱 30%
中等透水 40%
透水性強 50%
溪流要達到一定的設計流量，供給溪流的水量就必須為設計流量和損失流量的和；如果需考慮溪流水面蒸發量損失，可增加損失流量的1%。
設計實例：
某自然風景區中有一小溪，其河床屬黏質土及礫石，草皮護坡；由于近年來水源臨近枯竭，欲將其中部分改造成卵石護坡，實行人工給水。已知溪流長度為1.5km，高度為25m，小溪河床橫斷面約為矩形，平均寬度1.2m，欲使水深達到45cm，問每小時應給水多少立方米？
分析：
該小溪河床為黏質土及礫石，查表得黃土及黏壤土的允許最大流速為1.00~1.20m/s，而卵石護面為1.50~3.50；
因人工給水費用較大，應盡量采用較小的流速，故取v = 1.20 m/s。
過水?dāng)嗝娣e： W = 1.2×0.45 = 0.54（m)
平均水流量：Q = Wv = 0.54×1.20 = 0.648（m3/s）
溪流河床經過工程處理后，透水性微弱，損失總輸水量的5%~10% ；考慮到山體上有自然水流流入溪中補給，可適當?shù)窒麚p失，此系數可取4%：
Q總 = Q + 4%Q總
Q總 =（Q×100）/96=（0.648×100）/96 = 0.675（m3/s）
故每小時供水0.675×3600 = 2430（m3)
溪流的施工
工藝流程：施工準備、溪槽開挖、溪底施工、溪壁施工、溪道裝飾、試水
1.施工準備

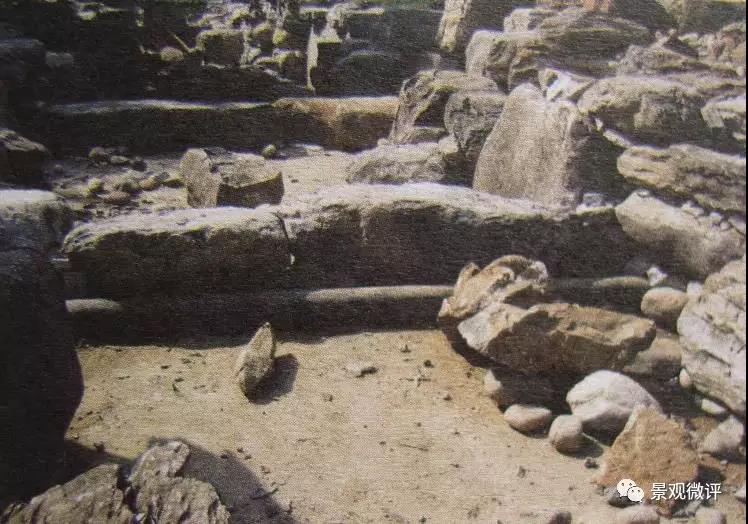

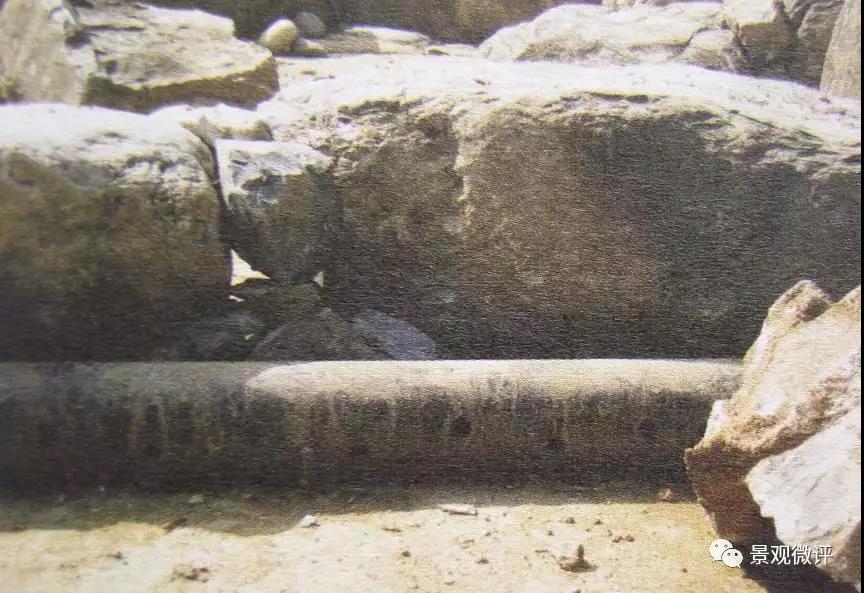

因溪道寬窄變化多，放線時應加密打樁點，特別是轉彎點；各樁應標注清楚相應的設計高程，變坡點（設計小跌水處）須作特殊標記。

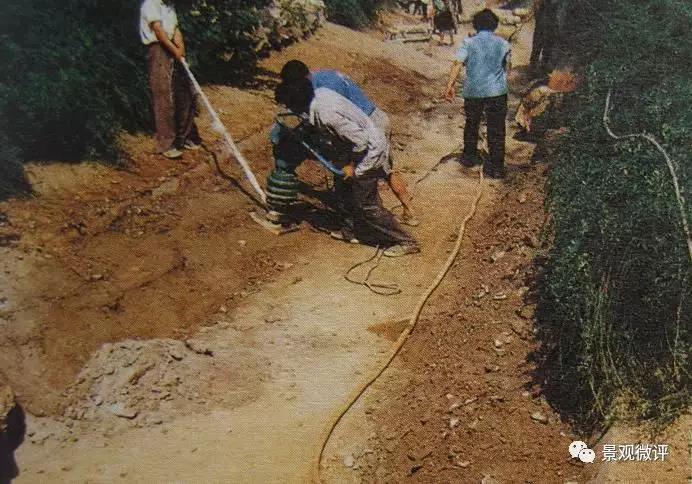

2.溪槽開挖
①溪槽最好挖成U字型
②表層土壤較肥沃，應將表土堆放好作為溪澗種植土
③溪流落入下一段之前應有至少7cm的水深
3.溪底施工
①鋼性結構
②柔性結構

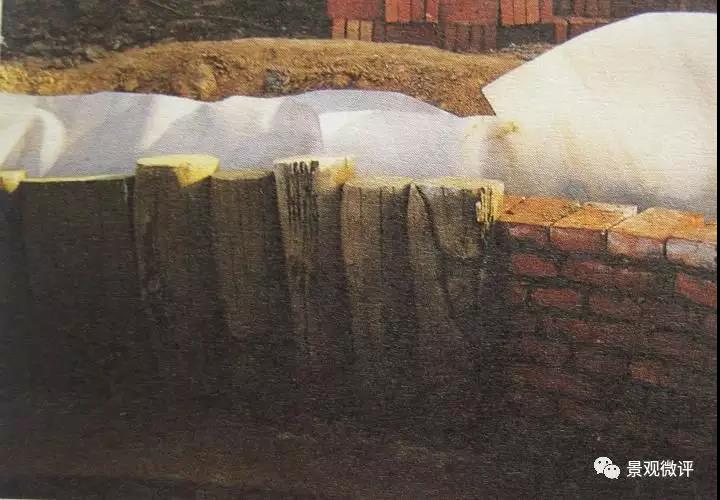

4.溪壁施工
①必須設置防水層，防止?jié)B漏；
②可用卵石、礫石或其它石料鋪砌，也可作草皮 護坡，在臨水處用山石封邊。
5.試水
①先將溪道全面清潔并檢查管路的安裝情況；
②打開水源，觀察水流及岸壁，均達到設計要求說明施工合格。
設計案例

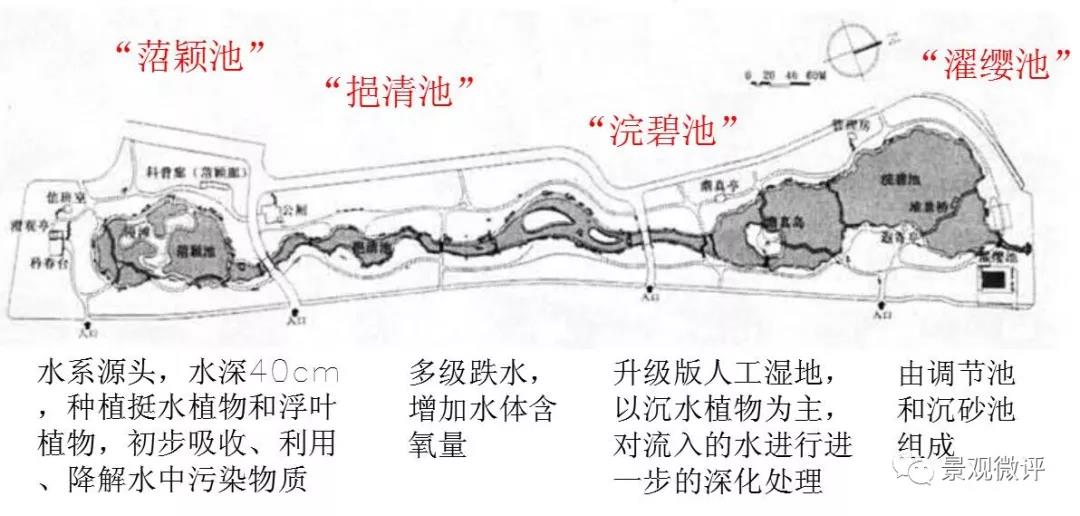

1.杭州長橋溪水生態修復公園
2012年聯合國人居署“迪拜國際改善居住環境最佳范例獎”評選中，杭州長橋溪水生態修復公園被評為“全球百佳范例獎”。

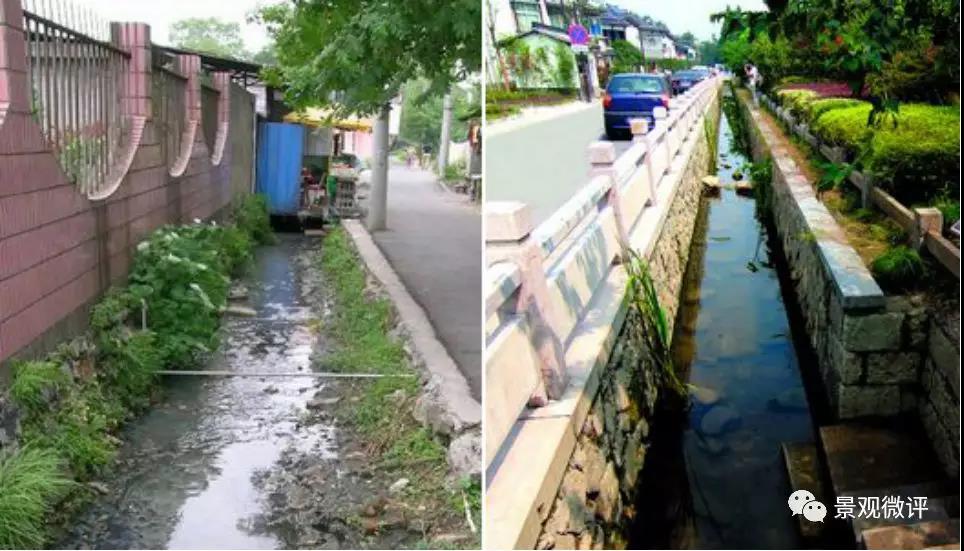

↑公園建成前，生活污水直排 ↑公園建成后，溝渠重現潺潺清水

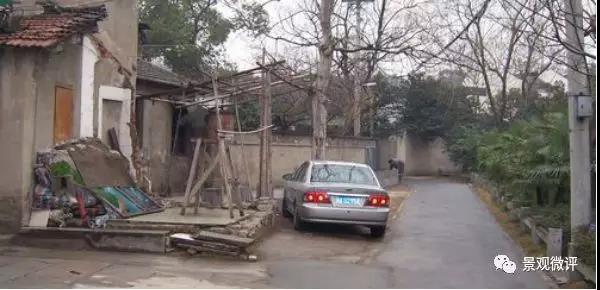

↑公園建成前，農居雜亂

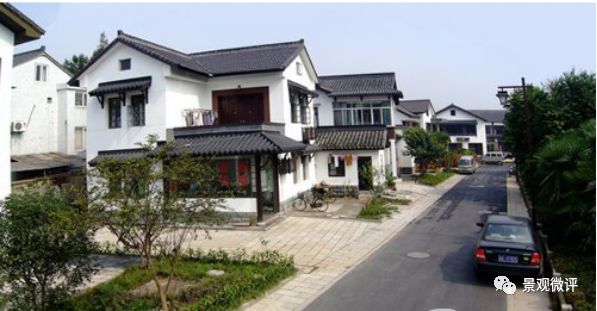

↑公園建成后，農居修整一新，農家樂生意紅火

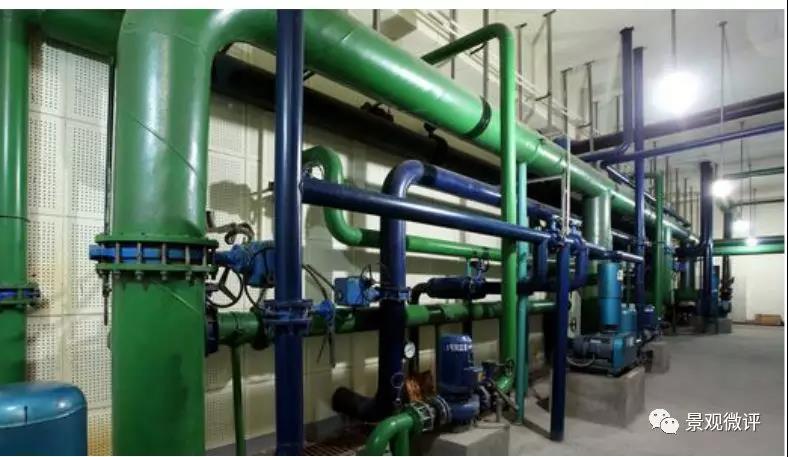

↑地埋式污水處理中心：入湖口流域的污水通過地下廊道被收集起來，送入地埋式污水處理系統作初步處理。

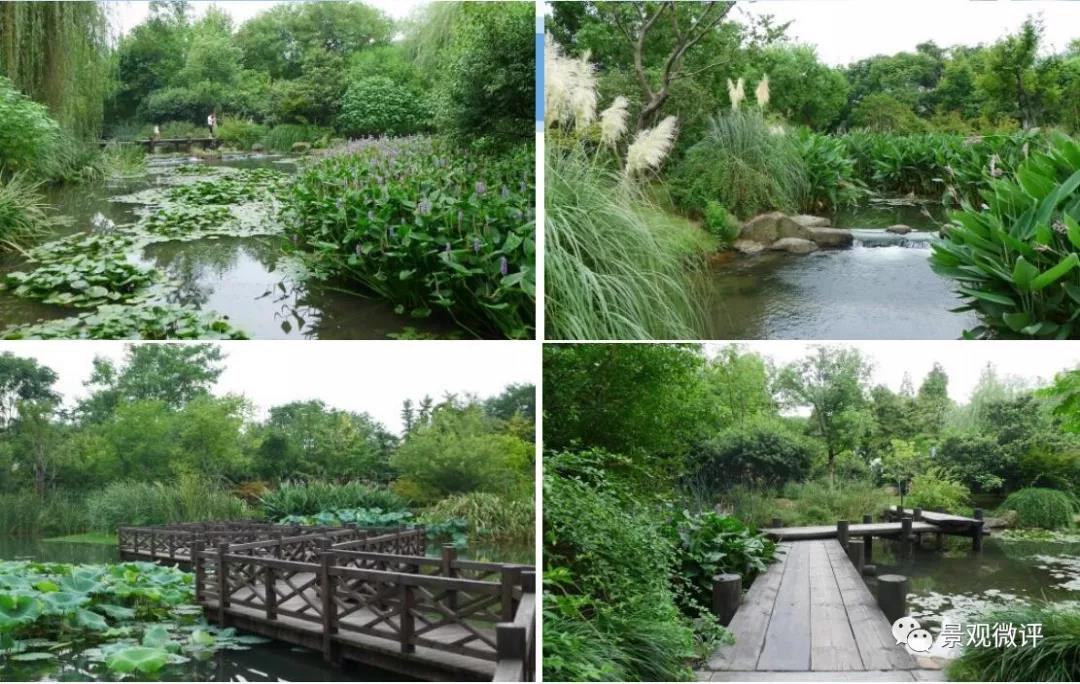

↑水毛花、黃菖蒲、蘆竹、水竹、慈姑、荷花、睡蓮等十幾種水生植物相間而生。
2.無錫市梧桐水岸居住區二期溪流設計

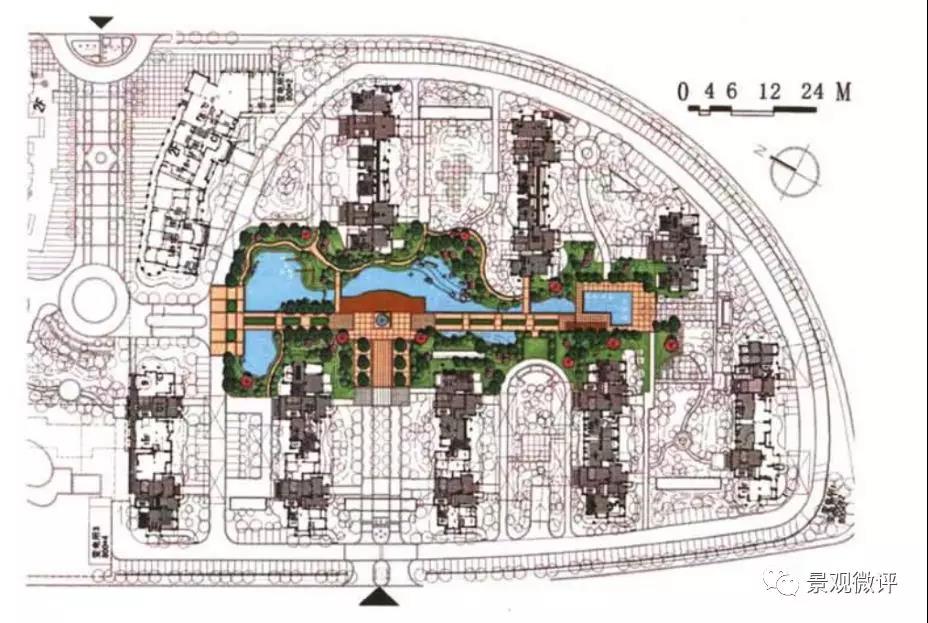

↑梧桐水岸總平面圖
↑梧桐水岸溪流平面圖

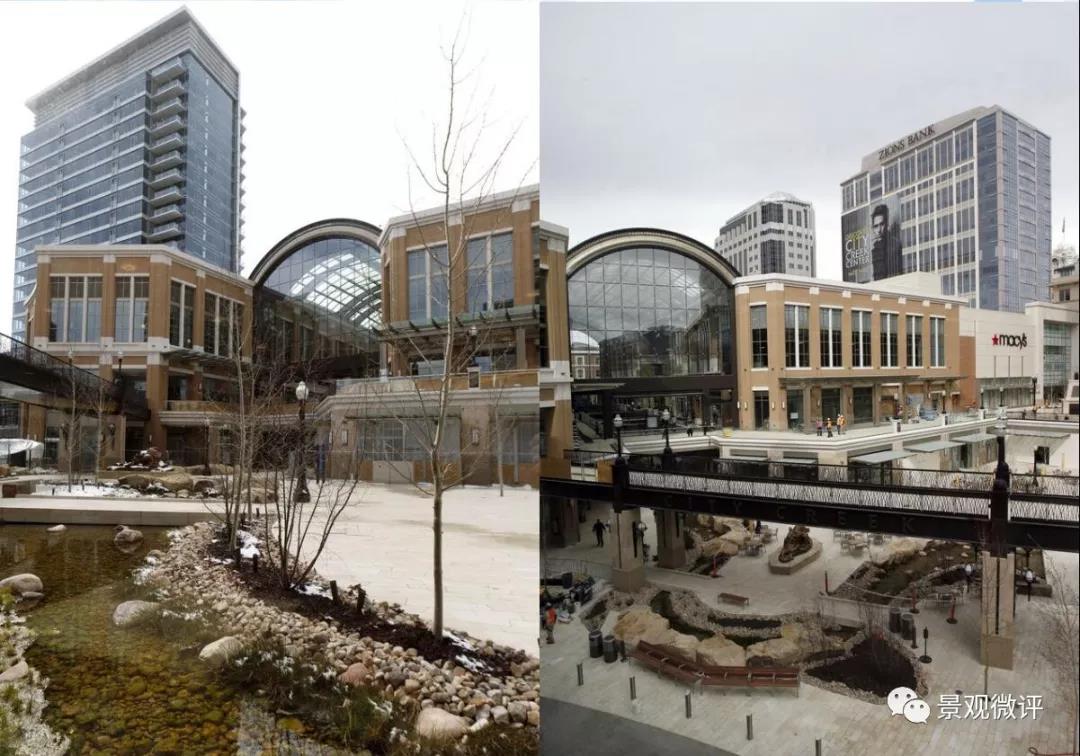

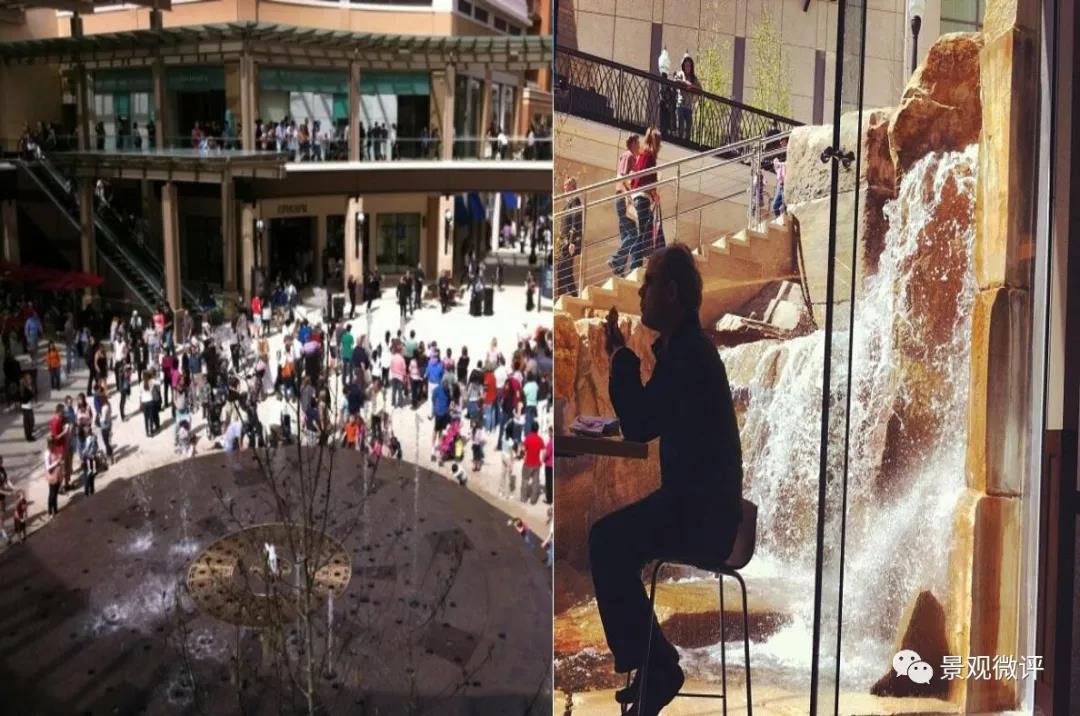

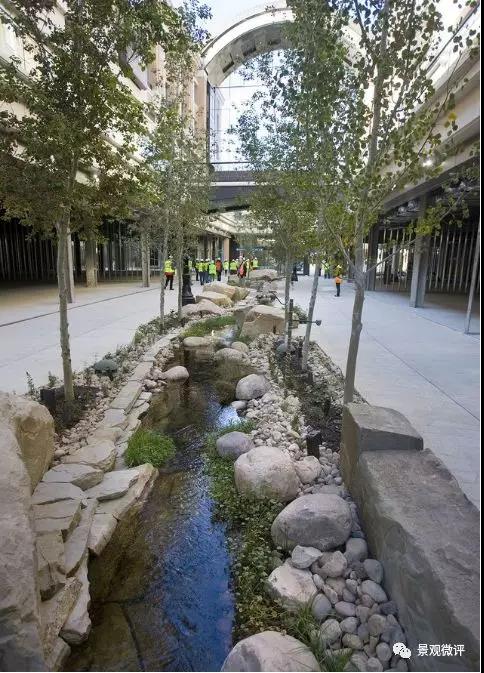

3.美國鹽湖城購物中心“城市溪流中心”

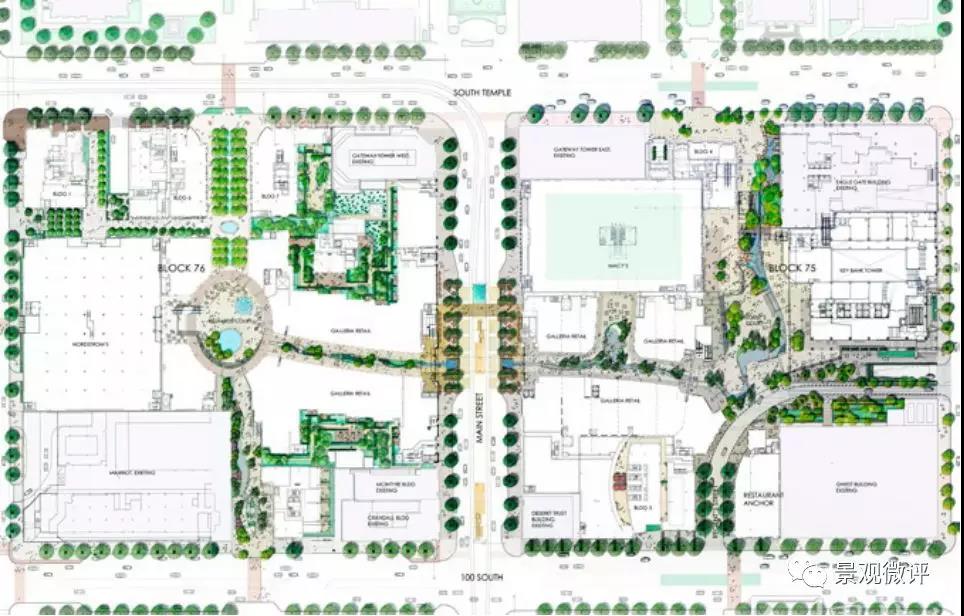

↑美國鹽湖城“城市溪流中心”購物中心總平面圖
購物中心有一條長一公里的人造溪流，沿著步行為主導的綠色空間蜿蜒成“S”形，作為中脊線將零售店、辦公樓和住宅樓以連接起來，成為人們樂于行走的散步線路。
